YTC

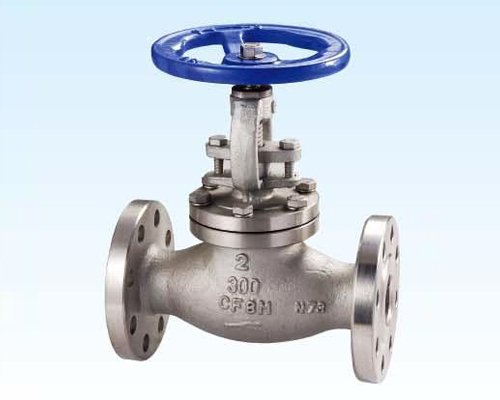

產品名稱：2 吋 300 磅級法蘭手動球型閥
操作方式：配備明顯的藍色手輪供手動操作
適用介質：高壓蒸汽、油品、或具腐蝕性介質的管道系統

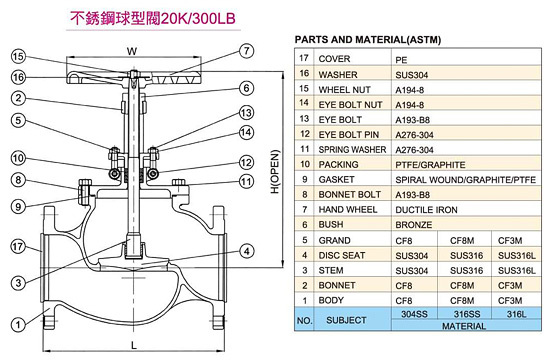

不鏽鋼球型閥 20K/300LB 的結構剖面圖與零件材質表（PARTS AND MATERIAL）。
上圖中 1 至 17 號零件名稱與對應的 ASTM 材質說明：
1.BODY（閥體）：CF8 / CF8M / CF3M
2.BONNET（閥蓋）：CF8 / CF8M / CF3M
3.STEM（閥桿）：SUS304 / SUS316 / SUS316L
4.DISC SEAT（閥瓣座）：SUS304 / SUS316 / SUS316L
5.GRAND（填料壓蓋）：CF8 / CF8M / CF3M
6.BUSH（襯套）：BRONZE（青銅）
7.HAND WHEEL（手輪）：DUCTILE IRON（球墨鑄鐵）
8.BONNET BOLT（閥蓋螺栓）：A133-B8
9.GASKET（墊片）：SPIRAL WOUND / GRAPHITE / PTFE
10.PACKING（填料）：PTFE / GRAPHITE
11.SPRING WASHER（彈簧墊圈）：A276-304
12.EYE BOLT PIN（活節螺栓銷）：A276-304
13.EYE BOLT（活節螺栓）：A193-B8
14.EYE BOLT NUT（活節螺栓螺母）：A194-8
15.WHEEL NUT（手輪螺母）：A194-8
16.WASHER（墊圈）：SUS304
17.COVER（保護蓋）：PE
本產品為 2 吋 300 磅級法蘭手動球型閥，採用高耐蝕不鏽鋼材質，配備經典藍色手輪，能精準調節管道流量。
| 規格項目 | 技術參數與代號 | 專業工業意涵解析 |
| 公稱尺寸 | 2" (DN50) | 代表管路連接之公稱口徑。 |
| 壓力等級 | Class 300 (300LB) | 對應日規約 20K，適用於高壓工業管線。 |
| 鑄造材質 | ASTM A351 CF3M | 即 316L 不鏽鋼的鑄造代號，屬超低碳耐蝕材質。 |
抗晶間腐蝕：超低碳（C ≦ 0.03%）特性，有效防止焊接高溫導致的晶間腐蝕。
耐化學介質：特別添加鉬元素（Molybdenum），大幅提升抗點蝕與耐酸鹼能力。
| 鋼印標記 | 項目說明 | 具體規格與技術意涵 |
| 2 | 公稱尺寸 | 2 英吋（對應公制為 DN50） |
| 300 | 壓力等級 | 美規 Class 300（300LB），約等同於日規 20K |
| CF3M / CF8M | 鑄造材質代號 | ASTM A351 標準鑄造不鏽鋼（CF3M 為 316L 鑄造代號） |
超低碳結構：碳含量 U+2264 0.03%，能有效防止焊接時的晶間腐蝕。
鉬元素（Mo）添加：顯著提升抗化學介質與耐腐蝕能力。
嚴苛工況適用：專為化工、石油及高低溫流體管路設計。
CF3M 與常見的 CF8M（316）有何不同？
答：CF3M 為 316L 的鑄造版，碳含量更低，焊接後不需進行固溶處理即可保有優異的抗腐蝕性。
此款手動球型閥適用於哪些工業管路系統？
答：專為高壓蒸汽、石化油品、強酸鹼化學品及高低溫流體等嚴苛工況管路系統所設計。
六.為何選擇合巨流力控制有限公司？
✔ 專業控制閥製造與銷售經驗
✔ 完整自動化流體控制解決方案
✔ 客製化設計與技術支援服務
✔ 提供現場安裝與功能測試
✔ 專業維修保養降低設備成本
✔ 嚴格品質管理與完善售後服務
原產地：南韓
銷售方式：製造、合作、服務
銷售目標市場：台灣
競爭特點
品質優良
交貨迅速
接受獨特設計或logo：可接受特別設計或LOGO
多樣設計：合巨流力控制有限公司提供手動球型閥的多樣化設計
手動球型閥接受進行原廠委託設計製造ODM
手動球型閥接受進行原廠委託代工製造OEM
